輸出電壓范圍：AC (0.00～30.00)kV
最大額定電流：20mA
測量范圍：AC 0～20mA
RK9974-DC30
輸出電壓范圍：DC (1.00～30.00)kV
最大額定電流：10mA
測量范圍：DC 0～10mA
RK9974-AC50
輸出電壓范圍：AC (3.00～50.00)kV
最大額定電流：20mA (可定制到50mA)
RK9974-DC50
輸出電壓范圍：DC (3.00～50.00)kV
最大額定電流：10mA

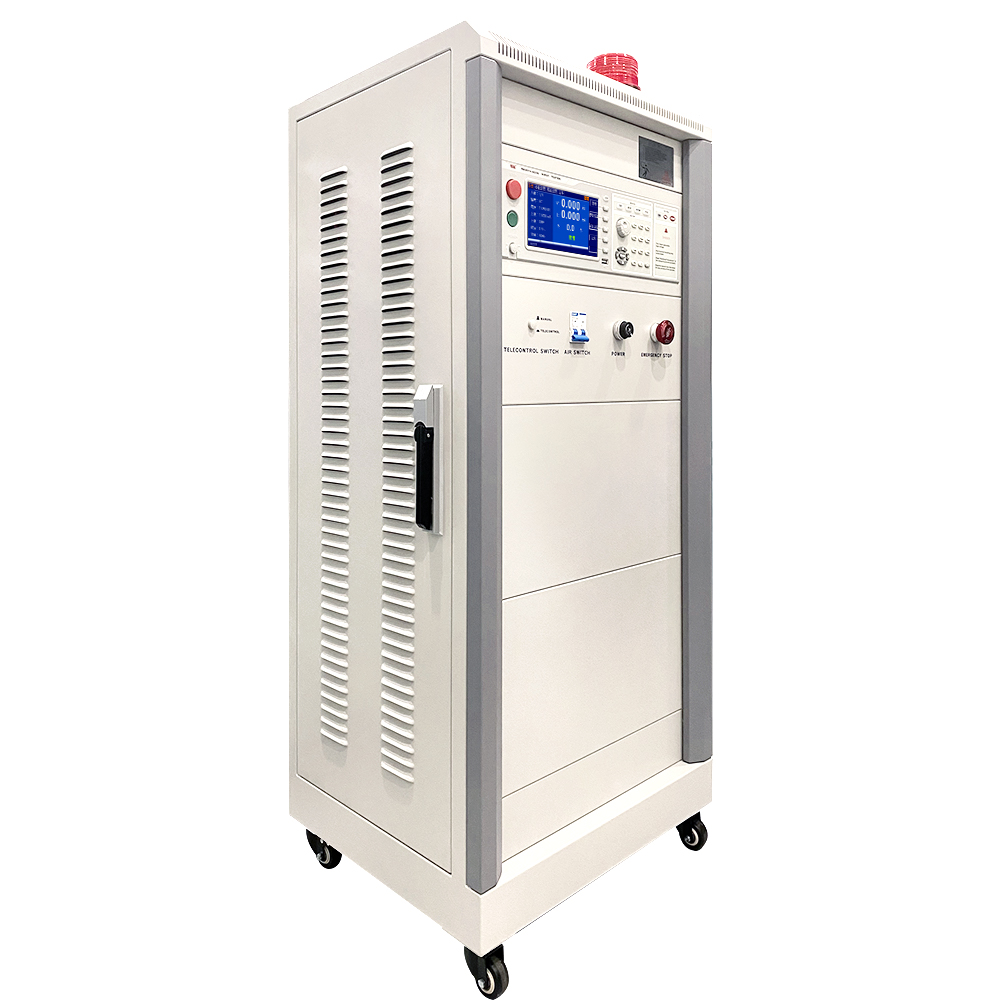

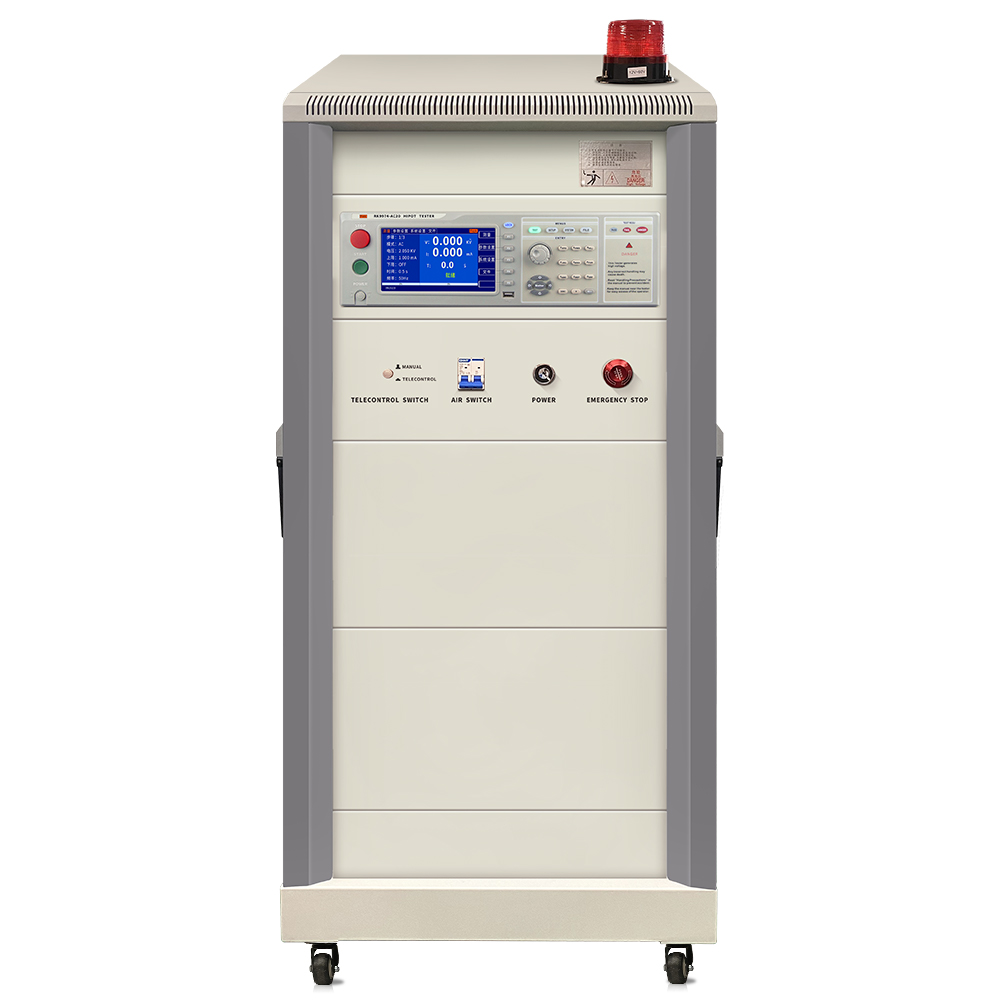

產品介紹

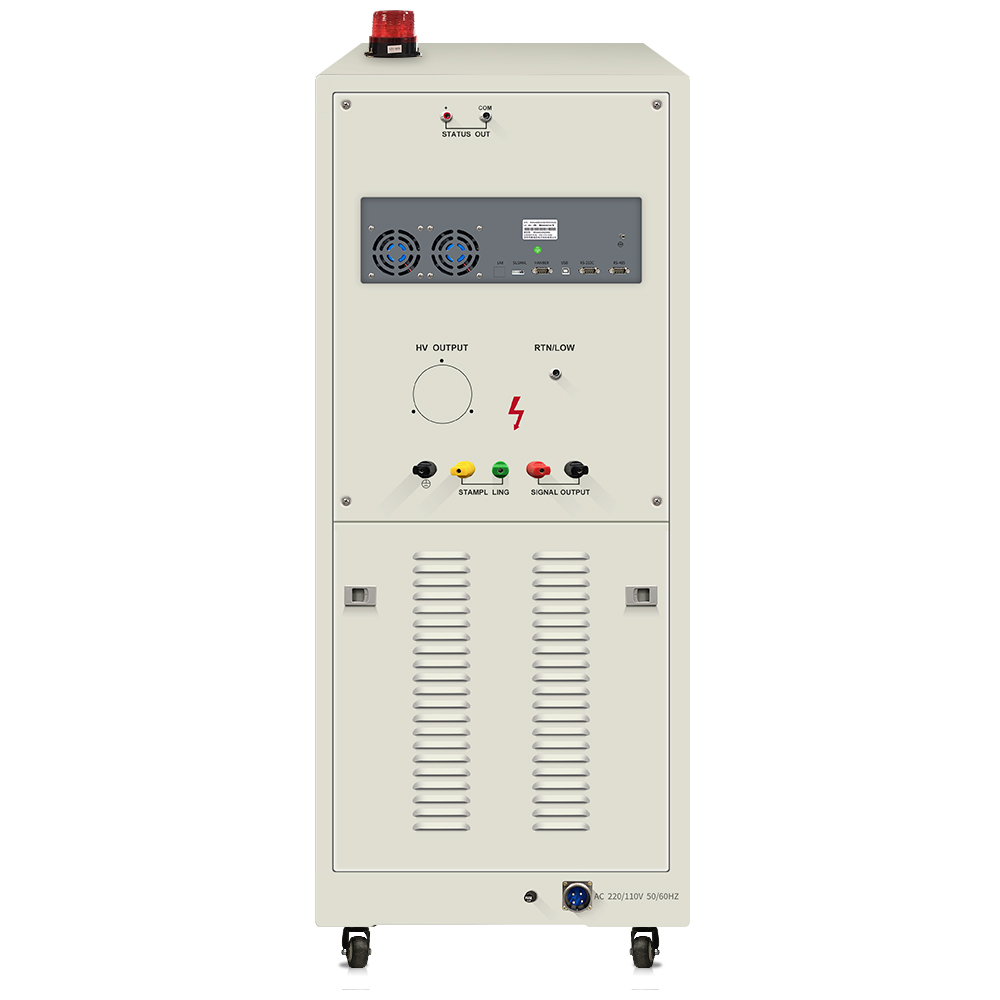

本系列程控超高壓測試儀是針對高壓光耦合器及高壓繼電器、高壓開關、PV模組等絕緣耐受力較高的器件提供高壓的耐壓測試與分析，均采用高速M(fèi)CU和大規模數字電路
設計的高性能的安規測試儀，其輸出電壓的大小、輸出電壓的上升、 下降、輸出電壓的頻率完全由MCU控制，能實時顯示擊穿電流值和電壓值，并具有無線遙控功能，配備PLC、RS232C、RS485、USB、LAN接口，
方便與計算機或PLC系統組成綜合測試系統。能夠快速、準確地對家用電器、儀器儀表、照明電器、電動電熱工具、計算機、信息類整機進行安規測量。輸出的高壓所需的正弦波采用DDS原理產生，并采用負反饋技術，使輸出的波形純凈穩定
適用標準：IEC60335-1、GB4706.1、UL60335-1家用和類似用途電器的安全第一部分：通用要求
UL60950、GB4943、IEC60950信息技術設備UL60065、GB8898、IEC60065音頻、視頻及相似電子機械安全要求IEC61010、GB4793.1測量、控制和實驗室用電氣設備的安全要求第1部分：通用要求
性能特點
采用 7 寸 TFT(800*480）顯示設置參數及測試參數，顯示內容醒目、豐富
測試儀可把設定的參數以文件保存通過U盤進行調用或存儲
可通過儀器后面板USB接口進行軟件升級
可調高壓上升、下降時間，可適應不同測試對象要求
最大電壓AC 50KV
人性化的操作界面、支持?jǐn)?shù)字按鍵直接輸入，撥盤輸入、操作更簡捷
標配 PLC 接口，RS232 接口， RS485 接口、USB 接口
具有無線遙控功能
應用領域
元器件：二極管、三極管、高壓硅堆、各種電子變壓器、接插件、高壓電容
家用電器：電視機、電冰箱、空調、洗衣機、除濕機、電熱毯、充電器等
絕緣材料：熱縮套管、電容器薄膜、高壓套管、絕緣紙、絕緣手套等
電熱及電動工具、儀器儀表等
高耐壓測試、高壓光耦、高壓繼電器、高壓開關新能源汽車等
型號 | RK9974-AC30 | RK9974-DC30 | RK9974-AC50 | RK9974-DC50 | |
AC or DC | 輸出 電壓范圍 | AC (0.00～30.00)kV | DC (1.00～30.00)kV | AC (3.00～50.00)kV | DC (3.00～50.00)kV |
最大 輸入功率 | 600VA (30.0Kv 20mA) | 300VA (30.0Kv 10mA) | 1000VA (50.0Kv 20mA) | 500VA (50.0Kv 10mA) | |
最大 額定電流 | 20mA | 10mA | 20mA (可定制到50mA) | 10mA | |
輸出波形 | 正鉉波 DDS+功效 | ||||
電壓表 | 范圍 | AC (1.00～30.00)kV | DC (1.00～30.00)kV | AC (3.00～50.00)kV | DC (3.00～50.00)kV |
精度 |
| ||||
設定誤差 | |||||
電流表 | 測量范圍 | AC 0～20mA | DC 0～10mA | AC 0～20mA | DC 0～10mA |
測量精度 |
| ||||
計時器 | 范圍 | 0-999S連續設定，0=連續 | |||
最小分辨率 | 0.1S | ||||
測試時間 | 0-999S連續設定，0=連續測試 | ||||
電弧偵測 | 0-20mA | ||||
輸出頻率 | 50/60Hz | ||||
工作溫度 | 0-40℃ ≤75%RH | ||||
電源要求 | 220±10% 50Hz/60Hz±3Hz | ||||
接口 | 標配RS232、RS485、USB、PLC、無線遙控 | ||||
無線遙控功能 | 有 | ||||
屏幕 | TFT 7寸 800*480 | ||||

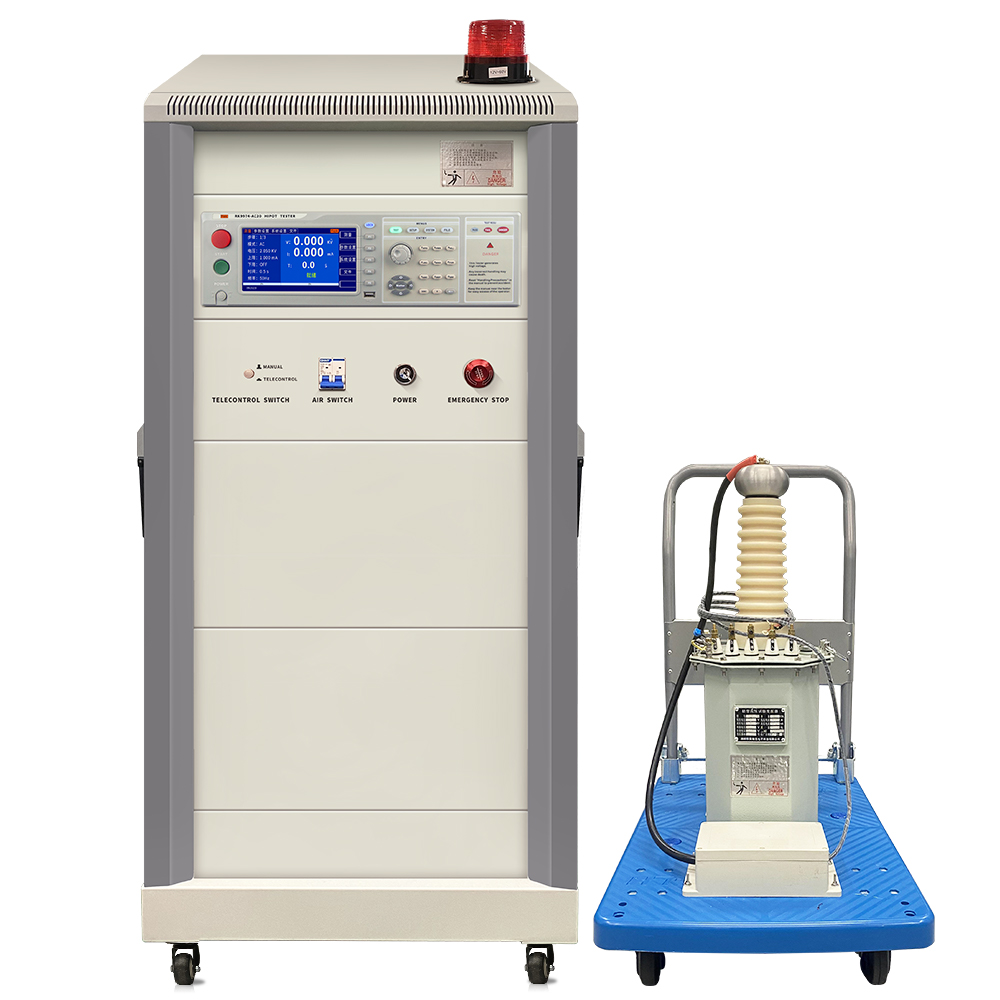

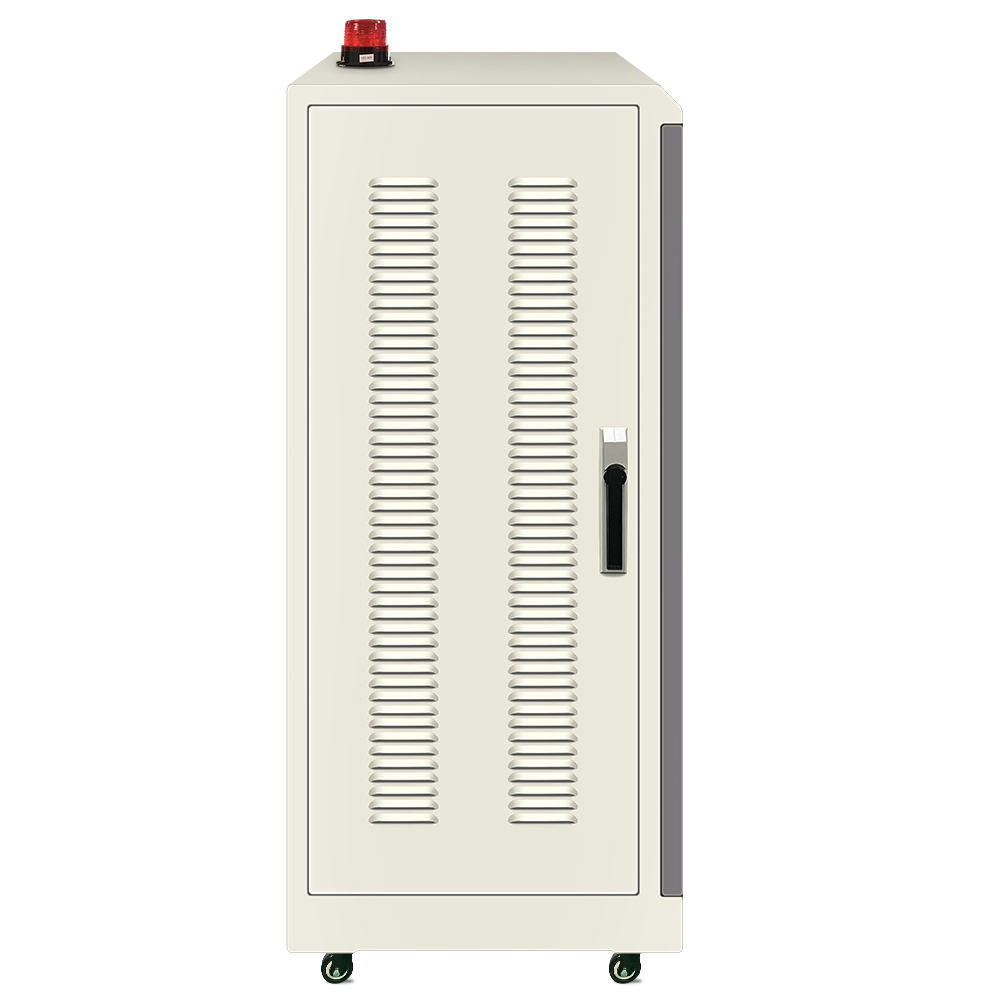

外形體積（D×H×W） | 500*1270*550mm | 機柜：500*1270*550mm 平板車：710*485*840mm | |||
重量（凈重） | 100.55kG | 機柜：80kG 平板車配件：50kG | |||
隨機標配附件 | 電源線RK00051、RS232通訊電纜RK00002、RS232轉USB線RK00003、USB轉方口連接線RK00006、RK00013測試線、防逆流盒、高壓警示燈組件RK9974-LED（放置在主機機柜內） | ||||
選配件 | RK00031 USB轉RS485母串口線工業級 連接線1.5米長、RK00070串口選件LAN網口 | ||||

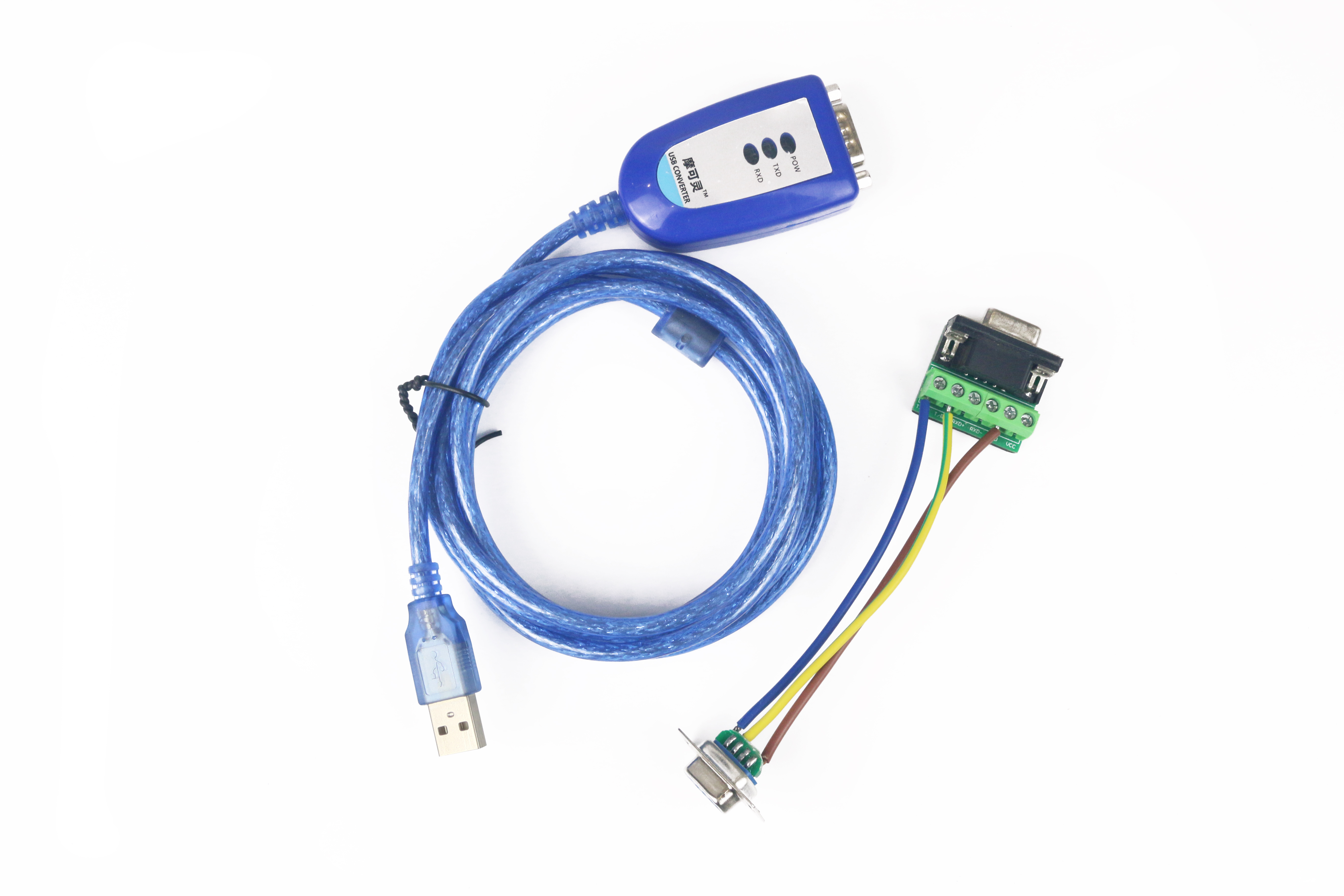

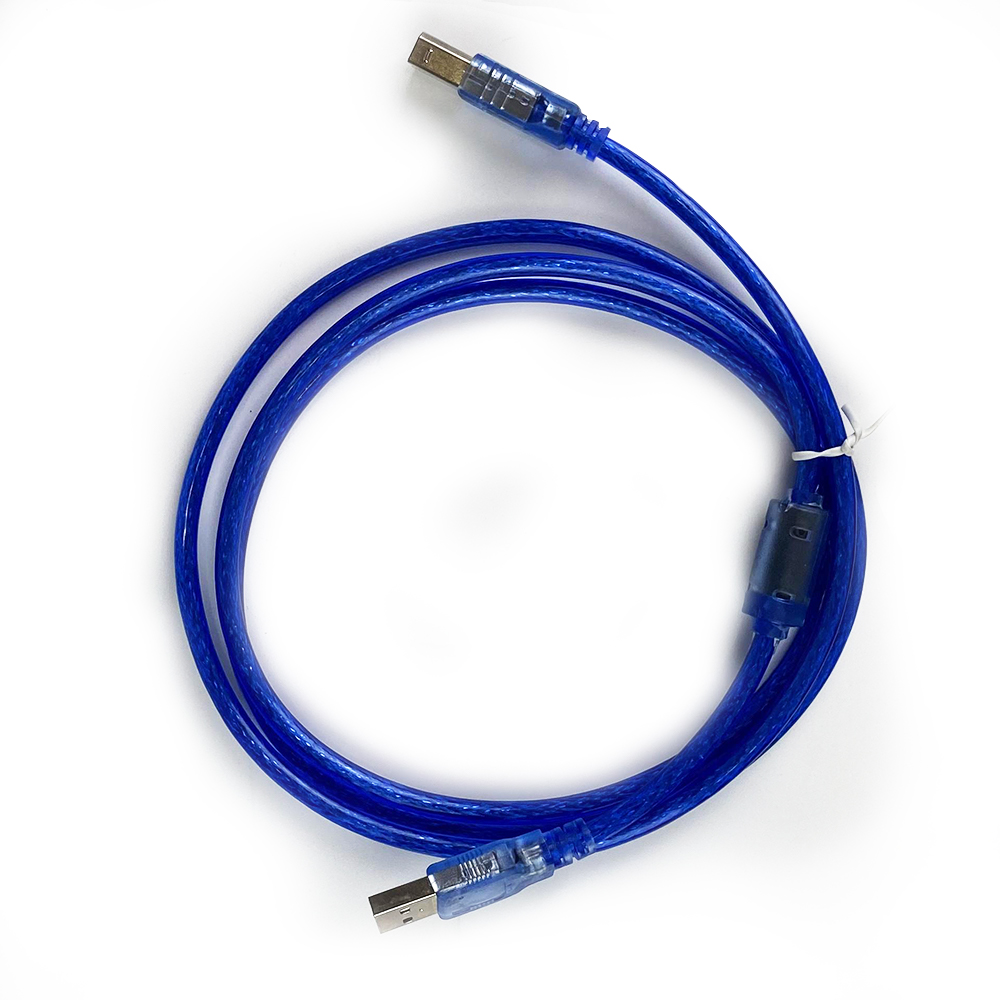

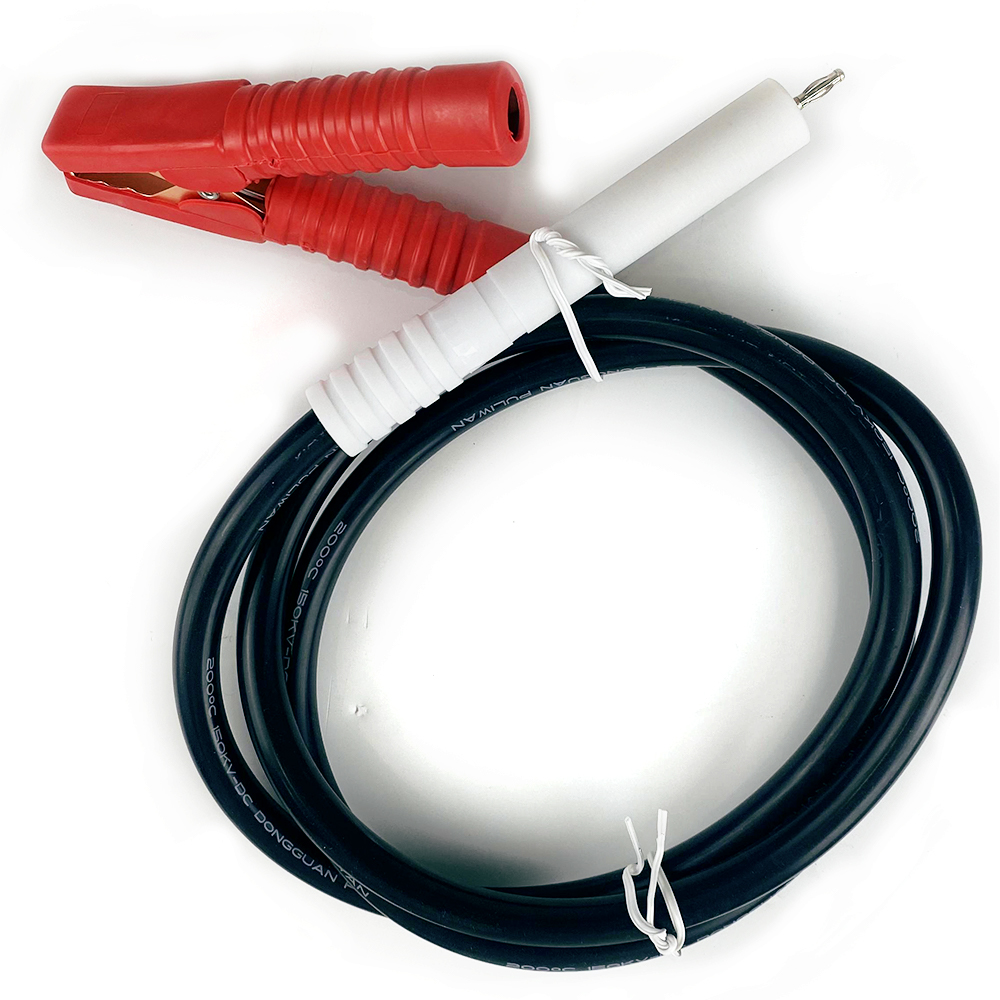

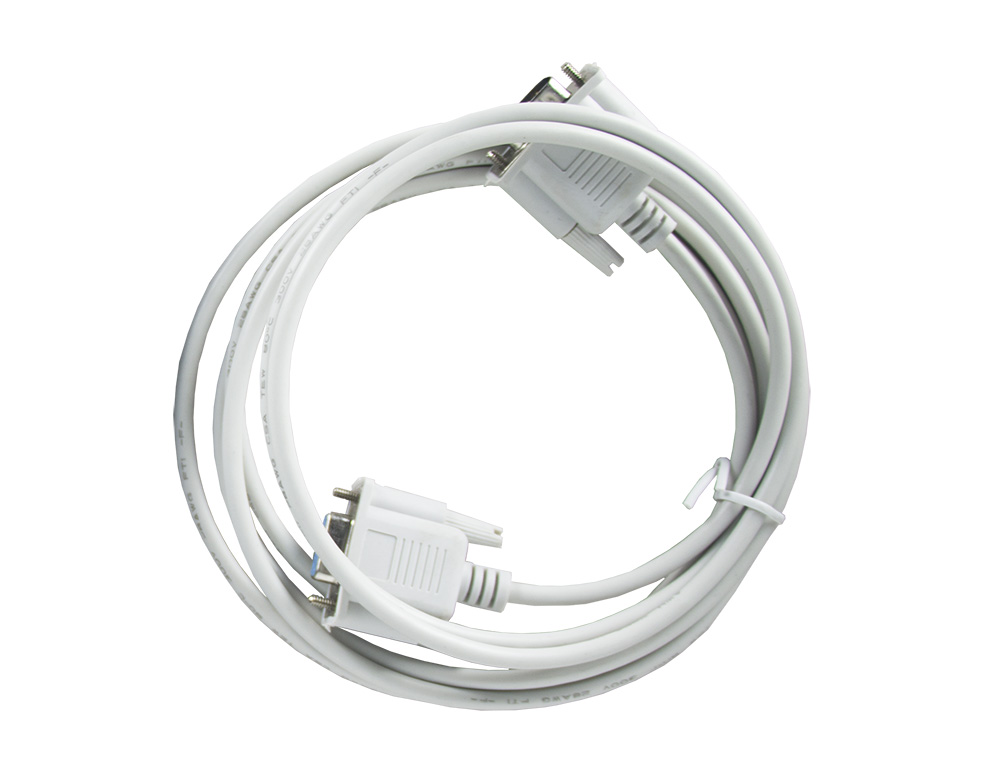

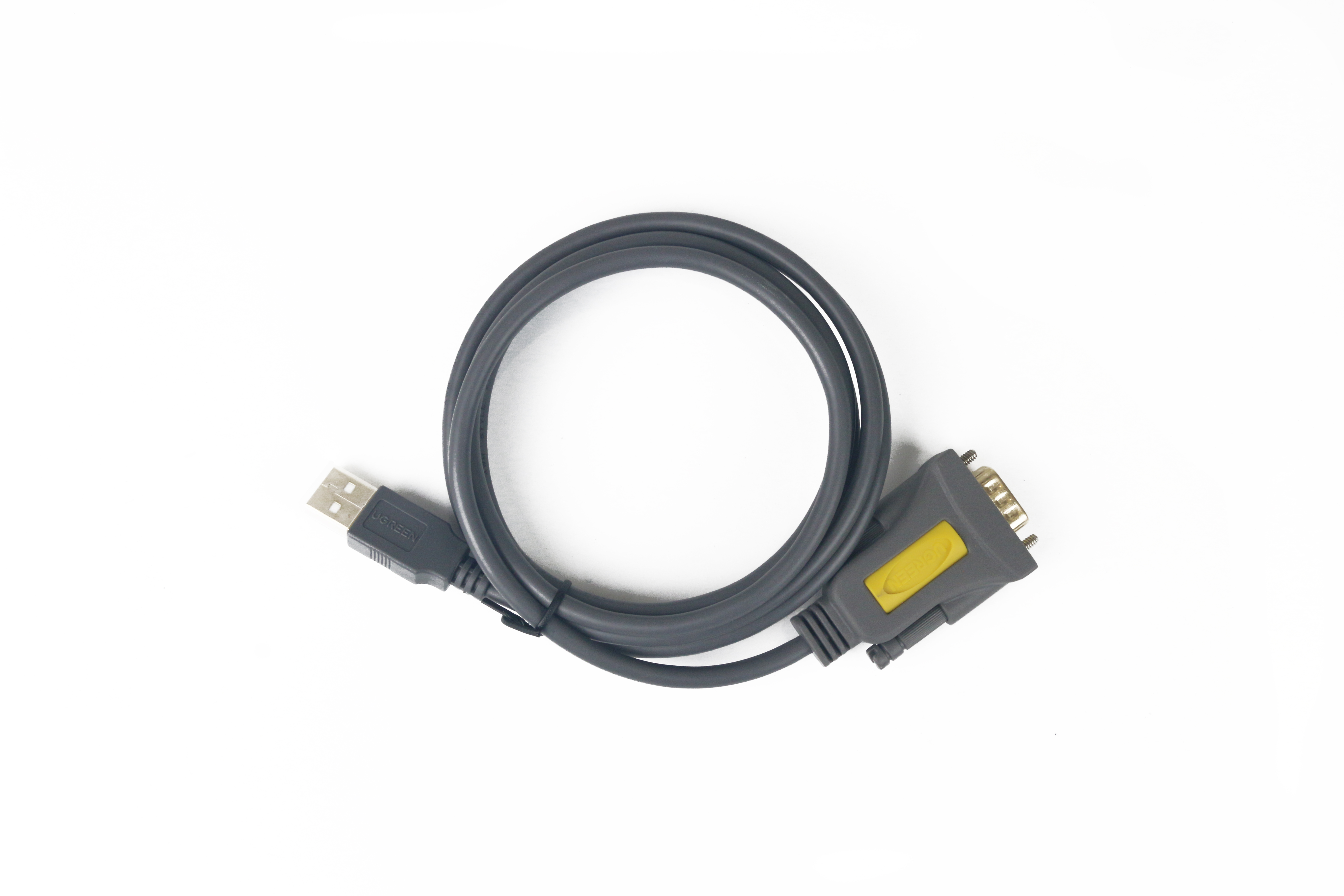

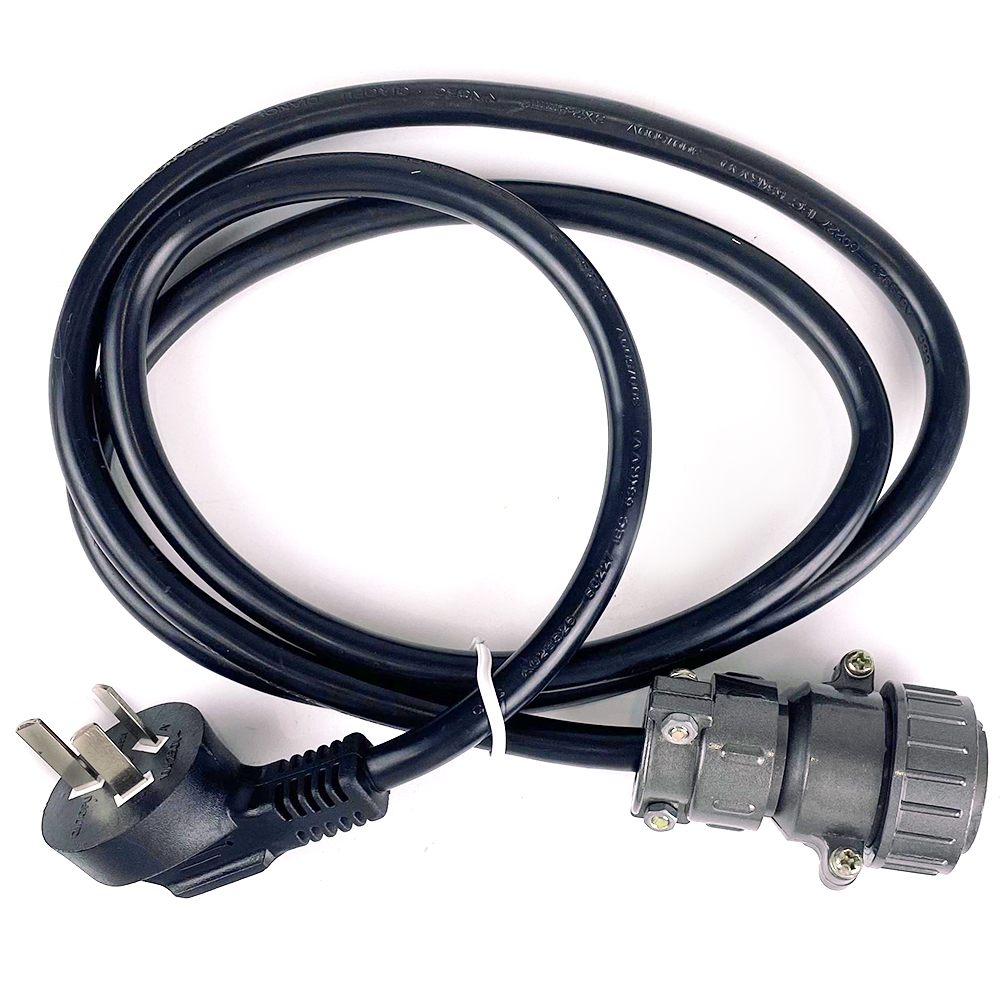

型號 圖片 類型 概述 電源線RK00051 標配 器標配電源線，可單獨購買。 RS232通訊電纜RK00002 標配 儀器標配通訊線，可單獨購買。 RS232轉USB線RK00003 標配 儀器標配RS232串口連接線，可單獨購買。 USB轉方口連接線RK00006 標配 儀器標配USB轉方口連接線（上位機）。 說明書 官網產品頁下載 標配 儀器標配產品說明書 RK00013測試線 標配 儀器標配耐電壓測試夾，可單獨購買。 防逆流測試盒 標配 儀器標配防逆流測試盒，可單獨購買。 高壓警示燈組件RK9974-LED 標配 儀器標配高壓警示燈，可單獨購買。 RK00031連接線 選配 儀器選配RK00031 USB轉RS485母串口線工業級 連接線1.5米長
超高壓30KV/50KV/RK9974-AC30/RK9974-DC30/RK9974-AC50/RK9974-DC50程控交流耐壓測試儀上位機軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQBWEMnJU
超高壓30KV/50KV/RK9974-AC30/RK9974-DC30/RK9974-AC50/RK9974-DC50程控交流耐壓測試儀MODBUS軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQZ8I3gx1
